Remontujesz mieszkanie i zastanawiasz się, ile gniazdek na jednym obwodzie będzie bezpieczne? Sama liczba punktów nie wystarczy do oceny instalacji, bo równie ważne są moc podłączonych urządzeń, przekrój przewodów, zabezpieczenie oraz sposób użytkowania. Wyjaśniam, skąd bierze się popularna granica 10 gniazd, kiedy trzeba podzielić instalację i jak uniknąć przeciążenia.
Bezpieczna liczba gniazd zależy przede wszystkim od obciążenia
- 10 punktów to często stosowana granica dla zwykłego obwodu gniazdowego, a nie uniwersalne prawo dla każdej instalacji.
- Gniazdo podwójne lub potrójne zwykle liczy się jako jeden punkt, ale wszystkie podłączone urządzenia nadal obciążają ten sam obwód.
- Typowy obwód 230 V z zabezpieczeniem 16 A ma teoretyczną moc około 3,68 kW.
- Kuchnia, łazienka i urządzenia o dużej mocy powinny mieć wydzielone obwody.
- Przewód, zabezpieczenie i wyłącznik różnicowoprądowy trzeba dobrać do konkretnej instalacji, a nie do samej liczby gniazd.
Nie ma jednej liczby dobrej dla każdego obwodu
W polskich instalacjach mieszkaniowych najczęściej przyjmuje się, że na jednym obwodzie gniazd ogólnego przeznaczenia powinno znaleźć się nie więcej niż 10 punktów. To praktyczna zasada znana z wytycznych N SEP-E-002. Nie oznacza jednak, że każde przekroczenie tej liczby automatycznie stwarza zagrożenie albo że osiem gniazd zawsze będzie bezpieczne.
Przepisy techniczne wymagają przede wszystkim rozdzielenia instalacji na obwody o określonym przeznaczeniu. W mieszkaniu powinny być osobno prowadzone między innymi obwody oświetlenia, gniazd ogólnych, gniazd w łazience, gniazd kuchennych oraz urządzeń wymagających indywidualnego zabezpieczenia. Dokładna liczba punktów wynika z projektu i przewidywanego obciążenia.
Przyjęte „10 gniazd” dotyczy punktów odbiorczych, a nie liczby otworów we wszystkich ramkach. Gniazdo podwójne albo potrójne zamontowane w jednym miejscu zwykle traktuje się jako jeden punkt instalacyjny. Nie wolno jednak wyciągać z tego wniosku, że potrójna ramka pozwala podłączyć trzy razy większą moc.
Co naprawdę ogranicza obwód gniazdowy
Najważniejszym ograniczeniem nie jest liczba gniazd, tylko łączny prąd pobierany przez urządzenia. Standardowy obwód jednofazowy zabezpieczony wyłącznikiem nadprądowym 16 A może teoretycznie przenieść około 3680 W, ponieważ 230 V × 16 A daje 3,68 kW.
To wartość obliczeniowa, a nie zachęta do stałego obciążania instalacji do granicy. Lodówka pobiera niewiele energii w ujęciu chwilowym, ale czajnik, piekarnik stołowy, toster i ekspres do kawy mogą w tym samym czasie szybko zbliżyć się do limitu. Zabezpieczenie 16 A chroni przewód i instalację, a nie gwarantuje, że wszystkie urządzenia będą mogły pracować jednocześnie.
| Element | Typowa wartość | Co z niej wynika |
|---|---|---|
| Napięcie instalacji | 230 V | To napięcie jednofazowych gniazd domowych. |
| Zabezpieczenie obwodu | 16 A | Teoretyczna moc obwodu wynosi około 3,68 kW. |
| Przewód | Najczęściej 3 × 2,5 mm² Cu | Przekrój trzeba potwierdzić dla sposobu ułożenia i długości trasy. |
| Ochrona dodatkowa | RCD 30 mA | Wyłącznik różnicowoprądowy ogranicza ryzyko porażenia przy uszkodzeniu instalacji. |
W praktyce liczy się także długość przewodu, sposób jego ułożenia, temperatura, liczba kabli biegnących obok siebie i spadek napięcia. Dlatego nie należy samodzielnie wymieniać wyłącznika B16 na B20 tylko po to, aby podłączyć więcej urządzeń. Mocniejsze zabezpieczenie bez sprawdzenia przewodów może pogorszyć bezpieczeństwo instalacji.
Jak rozsądnie rozdzielić gniazda w mieszkaniu
W pokoju dziennym lub sypialni jeden obwód może zasilać kilka, a czasem nawet kilkanaście punktów, jeśli są to urządzenia o małym i zmiennym poborze mocy. Telewizor, router, ładowarki, lampka i komputer zwykle nie tworzą takiego obciążenia jak urządzenia grzejne. Ja mimo wszystko zostawiam zapas, bo instalacja powinna służyć przez wiele lat, a nie tylko w dniu odbioru mieszkania.
Inaczej wygląda kuchnia. W jednym pomieszczeniu znajduje się wiele odbiorników, które mogą działać jednocześnie, dlatego gniazda nad blatem najlepiej rozdzielić na co najmniej dwa obwody. Osobnego zasilania często wymagają także zmywarka, piekarnik, pralka, suszarka, podgrzewacz wody, klimatyzator i płyta indukcyjna.
| Pomieszczenie lub urządzenie | Rozsądne rozwiązanie | Dlaczego |
|---|---|---|
| Salon i sypialnia | Obwód gniazd ogólnych | Najczęściej dominują urządzenia o małej lub umiarkowanej mocy. |
| Gniazda nad blatem kuchennym | Dwa lub więcej obwodów | Czajnik, ekspres i toster mogą pracować równocześnie. |
| Zmywarka i pralka | Oddzielne obwody | To urządzenia o wyższym poborze i długim czasie pracy. |
| Piekarnik lub płyta indukcyjna | Obwód dedykowany | Duża moc wymaga osobnego zabezpieczenia i właściwego przewodu. |
| Łazienka | Wydzielony obwód z ochroną RCD | Wilgoć zwiększa ryzyko porażenia, a suszarka czy grzejnik mogą mocno obciążyć instalację. |
Przy planowaniu nowego mieszkania nie oszczędzałbym na jednym dodatkowym obwodzie. Koszt przewodu i zabezpieczenia jest niewielki w porównaniu z późniejszym kuciem ścian. Większa liczba obwodów poprawia wygodę, selektywność awarii i możliwość rozbudowy instalacji.
Kiedy nawet kilka gniazd może być zbyt dużym obciążeniem
Pięć gniazd w kuchni może być bardziej wymagające niż dziesięć gniazd w sypialni. Jeśli do pierwszego obwodu podłączysz czajnik o mocy 2200 W, grzejnik 2000 W i dodatkowo ekspres, zabezpieczenie może zadziałać niemal natychmiast. Liczba punktów pozostaje mała, ale suma mocy przekracza możliwości obwodu.
Ryzykowne są również listwy zasilające i przedłużacze. Podłączenie wielu urządzeń do jednej listwy nie tworzy nowego obwodu, tylko skupia obciążenie w jednym gnieździe, wtyczce i przewodzie. Szczególną ostrożność zachowuję przy urządzeniach grzejnych, takich jak farelki, grzejniki olejowe, opiekacze i płyty przenośne.
Więcej uwagi wymaga też stara instalacja aluminiowa albo instalacja dwuprzewodowa bez osobnego przewodu ochronnego. W takim przypadku samo dołożenie gniazda nie rozwiązuje problemu. Najpierw trzeba ocenić stan przewodów, sposób ochrony przeciwporażeniowej i jakość połączeń w puszkach.

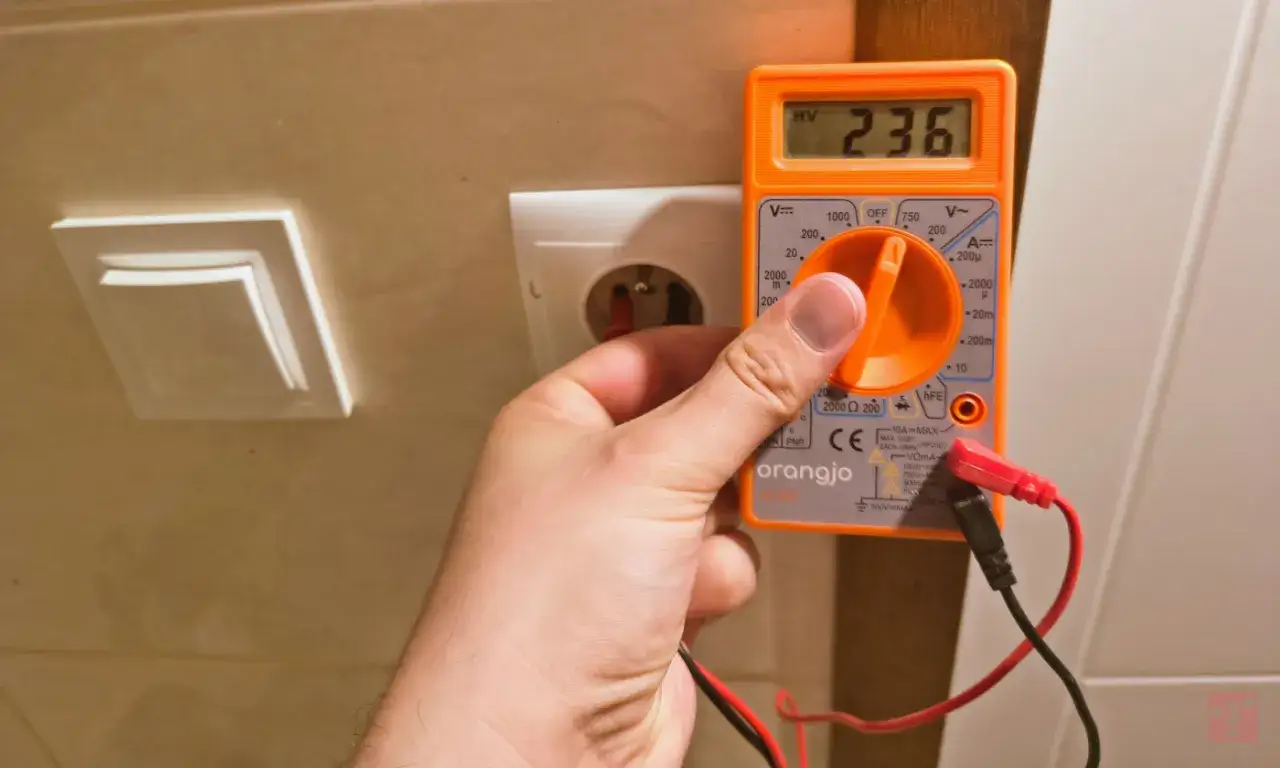

Jak sprawdzić obwód przed dołożeniem gniazda
Przed rozbudową instalacji nie zaczynałbym od zakupu osprzętu. Najpierw trzeba ustalić, które gniazda są ze sobą połączone, jakie zabezpieczenie znajduje się w rozdzielnicy i jaki przewód prowadzi do puszek. W wielu starszych mieszkaniach układ obwodów nie odpowiada temu, co sugeruje rozmieszczenie gniazd na ścianach.
- Wyłącz zasilanie i sprawdź, które gniazda tracą napięcie po wyłączeniu konkretnego zabezpieczenia.
- Odczytaj wartość wyłącznika nadprądowego, ale nie zakładaj, że sam napis B16 potwierdza właściwy przekrój przewodu.
- Ustal, czy obwód zasila także kuchnię, łazienkę, balkon albo urządzenie o dużej mocy.
- Sprawdź obecność przewodu ochronnego PE i działanie wyłącznika różnicowoprądowego.
- Przed zmianą układu zleć elektrykowi pomiar ciągłości przewodów, rezystancji izolacji i impedancji pętli zwarcia.
Dołożenie gniazda przez połączenie przewodów w przypadkowej puszce może skończyć się przeciążeniem, luźnym stykiem albo utratą ochrony. Szczególnie niebezpieczne jest łączenie nowej instalacji z dwużyłowym fragmentem starego obwodu. Prace przy rozdzielnicy i pomiary powinien wykonać elektryk z odpowiednimi uprawnieniami.
Gniazdo to punkt instalacyjny, ale obciążenie liczy się inaczej
W projektach często spotyka się zapis o maksymalnie 10 gniazdach na obwodzie, przy czym zestaw podwójny jest liczony jako jeden punkt. To ułatwia planowanie instalacji, ale nie opisuje rzeczywistego poboru energii. Dwa gniazda w jednej ramce mogą zasilać urządzenia o łącznej mocy kilku kilowatów.
Dlatego przy odbiorze mieszkania warto poprosić o schemat rozdzielnicy i opis obwodów. Sama obecność dużej liczby gniazd nie jest problemem, jeśli zostały rozdzielone na kilka zabezpieczeń. Z kolei niewielka liczba punktów może wymagać przebudowy, gdy wszystkie znajdują się na jednym, przeciążanym obwodzie.
Dobry obwód zostawia zapas na codzienne potrzeby
Najbezpieczniejsza odpowiedź brzmi więc tak: praktycznie przyjmuje się do 10 punktów gniazd ogólnego przeznaczenia na jednym obwodzie, ale o poprawności instalacji decydują także moc odbiorników, przewody, zabezpieczenia i warunki montażu. W kuchni, łazience i przy urządzeniach dużej mocy lepiej zaplanować osobne obwody, nawet gdy liczba gniazd wydaje się niewielka.
Projektując instalację, patrzę nie tylko na dzisiejsze wyposażenie, lecz także na przyszłe potrzeby. Dodatkowy obwód, przewód ochronny, sprawny RCD i kilka wolnych miejsc w rozdzielnicy dają znacznie więcej niż maksymalne wykorzystanie jednej trasy kablowej. Dzięki temu gniazdka pozostają wygodne w użyciu, a instalacja ma realny zapas bezpieczeństwa i możliwość rozbudowy.
