Elewacja z dobrze wykonanym ociepleniem ma pracować latami, a nie tylko dobrze wyglądać po odbiorze. W praktyce kołkowanie styropianu decyduje o odporności całego układu na wiatr, nierówności podłoża i błędy wykonawcze, które później wychodzą pod tynkiem. Poniżej pokazuję, kiedy łączniki są naprawdę potrzebne, jak dobrać ich typ i długość, ile ich dać na metr kwadratowy oraz jak uniknąć najczęstszych wpadek na budowie.
Najważniejsze zasady mocowania styropianu na elewacji
- Łączniki dobiera się do podłoża, wysokości budynku i grubości ocieplenia, a nie według jednego uniwersalnego schematu.
- W wielu systemach niska zabudowa może obyć się bez kołków, ale tylko wtedy, gdy dopuszcza to projekt i producent systemu.
- Najczęściej stosuje się 4-8 łączników na m², a w strefach brzegowych jeszcze więcej.
- Kołek musi przejść przez klej i płytę aż do nośnego podłoża; zbyt krótki łącznik nie daje realnego mocowania.
- Najczęstsze błędy to za mała liczba kołków przy narożach, zły dobór do podłoża i wiercenie w nieodpowiednim momencie.
Kiedy kołkowanie styropianu jest potrzebne
Nie każda elewacja wymaga dodatkowego mocowania mechanicznego. W domach o niewielkiej wysokości, na równym i nośnym podłożu, a także przy dobrze zaprojektowanym systemie klejenia, kołki bywają pomijane. ATLAS w jednym ze swoich systemów dopuszcza rezygnację z łączników do wysokości 12 m przy styropianie do 15 cm, ale to nadal nie jest reguła uniwersalna.
Ja patrzę na cztery rzeczy: wysokość budynku, obciążenie wiatrem, rodzaj ściany i stan podłoża. Jeśli elewacja ma narożniki, załamania, strefy mocno wystawione na wiatr albo remontowany fragment starego ocieplenia, mechaniczne dociążenie układu staje się po prostu rozsądne. Im bardziej „pracująca” jest fasada, tym mniej sensu ma oszczędzanie na łącznikach.
| Sytuacja | Co zwykle robię | Dlaczego to ma znaczenie |
|---|---|---|
| Nowy dom, niska zabudowa, nośne podłoże | Sprawdzam, czy system w ogóle wymaga łączników | W części rozwiązań wystarcza samo klejenie, ale tylko przy spełnionych warunkach projektowych |
| Narożniki, attyki, ściany szczytowe | Zakładam większe obciążenie wiatrem i gęstszy układ kołków | To strefy, w których elewacja jest najbardziej narażona na odrywanie |
| Podłoże słabsze lub niejednorodne | Wybieram łączniki dopasowane do muru i kontroluję zakotwienie | Sam klej nie zawsze daje pewne oparcie na całej powierzchni |
| Docieplenie starej elewacji | Zakładam dłuższe łączniki i sprawdzam warstwy istniejącego ocieplenia | Kołek musi dojść do ściany nośnej, a nie zatrzymać się w starej warstwie izolacji |
Wniosek jest prosty: nie zaczynam od pytania „ile kołków”, tylko od pytania „czy w tym układzie w ogóle wolno z nich zrezygnować”. To oszczędza późniejszych poprawek i prowadzi nas wprost do doboru samego łącznika.
Jak dobrać łączniki do ściany i grubości ocieplenia
Dobry łącznik nie jest przypadkowym kołkiem z marketu. Liczy się jego długość, rodzaj trzpienia, średnica talerzyka i dopasowanie do materiału ściany. W instrukcji Termo Organiki przy podłożach pełnych przyjmuje się zwykle 3-6 cm zakotwienia, a przy betonie komórkowym oraz murach ceramicznych i silikatowych szczelinowych 6-9 cm. To właśnie dlatego długości nie liczy się „na oko”, tylko zsumowuje warstwy i wymagane zakotwienie.
| Element | Na co zwracam uwagę | Praktyczny skutek |
|---|---|---|
| Trzpień | Metalowy z główką z tworzywa albo z tworzywa wzmocnionego | Daje odpowiednią nośność i pozwala dopasować łącznik do systemu |
| Talerzyk | Średnica co najmniej 60 mm, powierzchnia chropowata z otworami | Lepiej trzyma płytę i umożliwia przyczepność zaprawy |
| Długość łącznika | Grubość kleju + grubość styropianu + wymagane zakotwienie | Łącznik rzeczywiście dochodzi do nośnego podłoża |
| Montaż zagłębiony | Stosuję go wtedy, gdy system przewiduje zaślepki lub lepszą kontrolę mostków termicznych | Mniej ryzyka „biedronki” na tynku i lepszy efekt wizualny |
W praktyce zwracam też uwagę na zgodność całego zestawu. Nie chodzi tylko o to, czy kołek „pasuje” do styropianu, ale czy pasuje do konkretnego muru, rodzaju kleju i planowanego wykończenia. Przy grafitowym EPS, grubszym ociepleniu i elewacjach bardziej narażonych na słońce oraz wiatr najbezpieczniej trzymać się systemowych rozwiązań, a nie składania układu z przypadkowych elementów. To właśnie na tym etapie najłatwiej uniknąć mostków termicznych i problemów z trwałością.
Skoro wiemy już, jaki łącznik wybrać, trzeba jeszcze ustalić, ile ich faktycznie dać na metr kwadratowy i jak rozłożyć je na fasadzie.
Ile łączników dać na metr kwadratowy i gdzie je rozmieścić
Tu największy błąd wykonawczy bierze się z myślenia, że każda ściana „mniej więcej” potrzebuje tej samej liczby kołków. To nie działa. Liczba łączników zależy od wysokości budynku i strefy elewacji, a w narożach oraz przy krawędziach trzeba uwzględnić zwiększone ssanie wiatru. Według instrukcji producenta, na ścianie do 12 m wysokości przyjmuje się zwykle 4 łączniki na m², a w strefie krawędziowej 6 szt./m².
| Wysokość budynku | Strefa ściany | Minimalna liczba łączników |
|---|---|---|
| Do 12 m | Ściana | 4 szt./m² |
| Do 12 m | Strefa krawędziowa | 6 szt./m² |
| 12-20 m | Ściana | 6 szt./m² |
| 12-20 m | Strefa krawędziowa | 8 szt./m² |
| Powyżej 20 m | Ściana | 8 szt./m² |
| Powyżej 20 m | Strefa krawędziowa | 12 szt./m² |

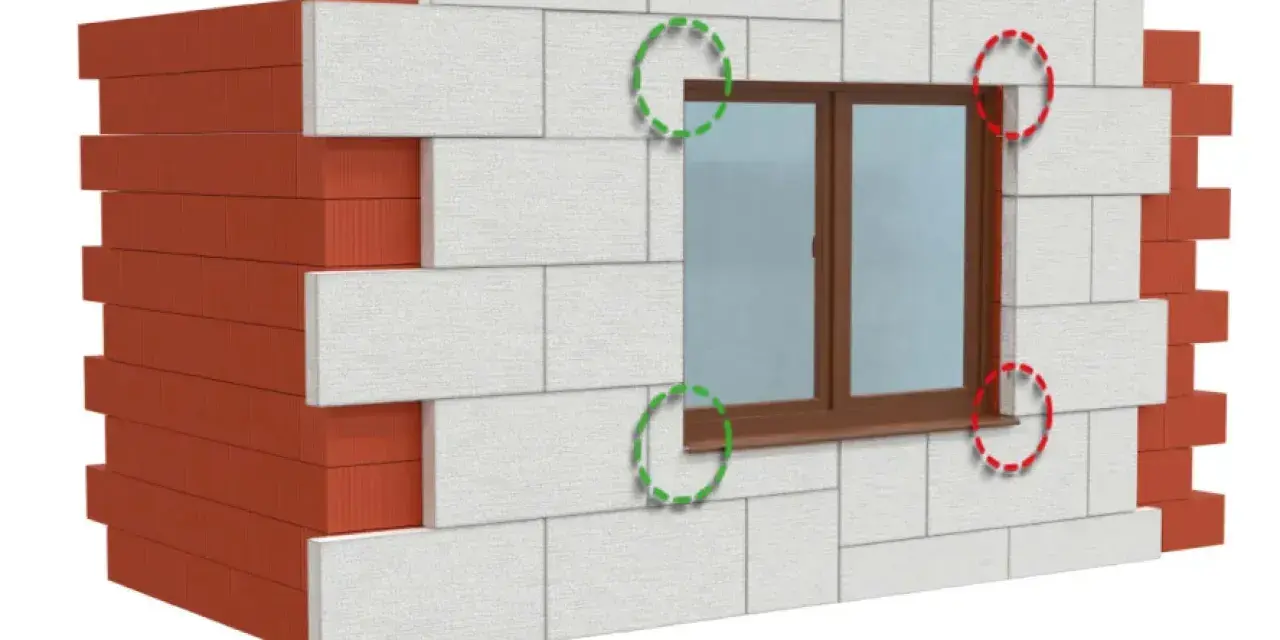

Strefa krawędziowa ma zwykle szerokość od 1 do 2 m, zależnie od kształtu budynku. To ważne, bo właśnie tam elewacja jest najbardziej narażona na podrywanie przez wiatr. Ja w takich miejscach nie kombinuję z redukowaniem liczby łączników, bo oszczędność na kilku sztukach potrafi kosztować dużo więcej przy późniejszych naprawach.
W praktyce rozkład kołków warto traktować szerzej niż tylko „liczba na m²”. Jeśli budynek ma wiele załamań, duże wysunięcia, balkony albo otwarte naroża, to lokalne obciążenie wiatrem rośnie. Wtedy bezpieczniej jest przyjąć układ bardziej konserwatywny, nawet jeśli sama wysokość obiektu nie wygląda groźnie na papierze.
Teraz przechodzę do samego montażu, bo nawet najlepszy dobór nie pomoże, jeśli kołki zostaną osadzone w złym momencie albo w źle przygotowanym otworze.

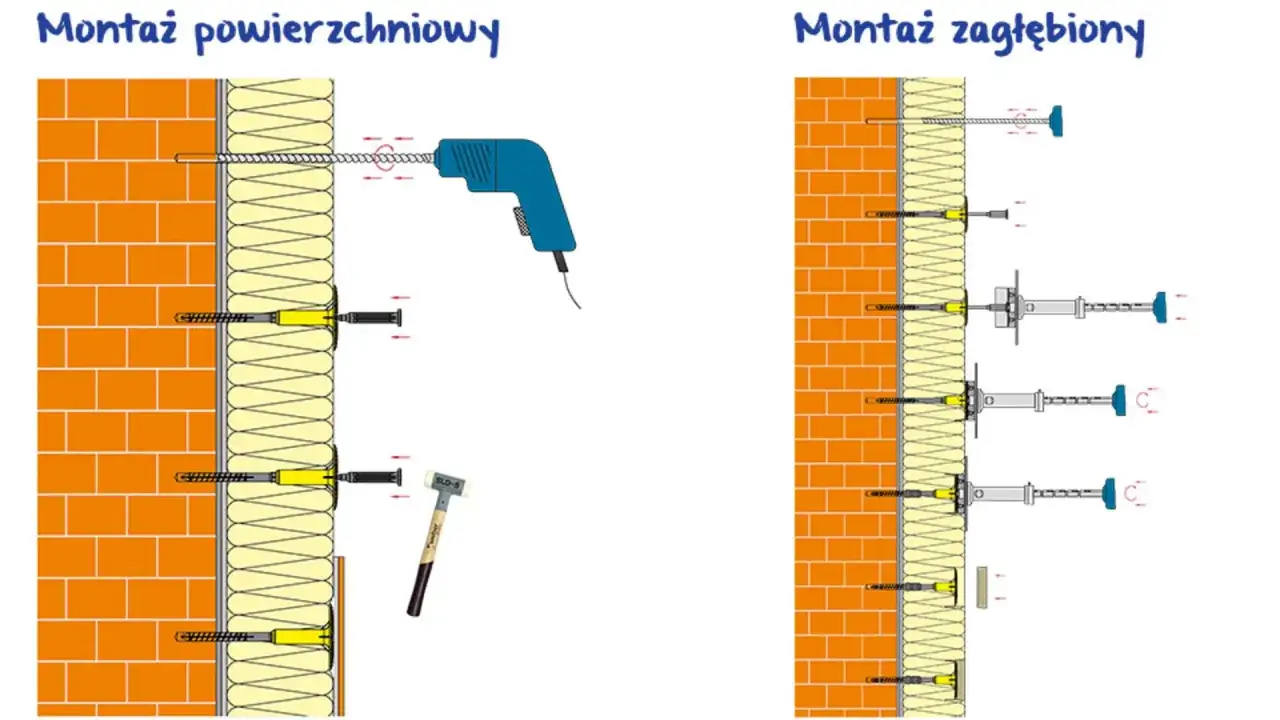

Jak wygląda montaż krok po kroku
Sam montaż nie jest skomplikowany, ale wymaga porządku. Najczęściej problem nie polega na tym, że ktoś nie umie wbić kołka, tylko na tym, że robi to za wcześnie, za płytko albo bez kontroli podłoża. W praktyce trzymam się prostego schematu, bo przy elewacji konsekwencje błędu wychodzą dopiero po czasie.
- Odczekuję aż klej zwiąże. Zwykle daje się na to 24-48 godzin, zależnie od zaprawy i warunków pogodowych.
- Wyznaczam miejsca mocowania tak, by nie trafiać w spoiny płyt i nie osłabiać krawędzi ocieplenia.
- Wiercę otwór prostopadle do ściany, na głębokość wymaganą przez konkretny łącznik.
- Oczyszczam otwór z pyłu, bo kurz potrafi skutecznie osłabić zakotwienie.
- Osadzam łącznik tak, by talerzyk był zlicowany z powierzchnią lub osadzony zgodnie z systemem.
- Jeśli przewidziano montaż zagłębiony, zakrywam talerzyk zaślepką i dopiero potem wyrównuję warstwę.
Najważniejszy detal to nieprzebijanie warstwy ocieplenia „na siłę”. Zbyt mocne dociągnięcie talerzyka deformuje styropian, a później pod tynkiem widać lokalne zagłębienia albo przebicia. To drobiazg, który na gotowej elewacji bardzo trudno naprawić bez śladu.
Właśnie dlatego dobry montaż wymaga nie tylko narzędzia, ale też cierpliwości. A skoro o błędach mowa, warto nazwać te, które widzę najczęściej na budowie.
Najczęstsze błędy, które psują elewację
- Za mało łączników w narożach - elewacja traci stabilność tam, gdzie wiatr działa najmocniej.
- Zbyt krótki łącznik - kołek trzyma się w warstwie izolacji albo w zbyt płytkim fragmencie ściany.
- Wiercenie w spoinie lub pustce - zakotwienie jest wtedy słabsze i mniej przewidywalne.
- Montowanie przed związaniem kleju - płyty potrafią się przesunąć, a układ nie pracuje już równo.
- Brak oczyszczenia otworu - pył utrudnia poprawne rozpieranie łącznika.
- Przegrzanie lub zgniecenie styropianu - pojawiają się wgłębienia, które później widać pod tynkiem.
Do tego dochodzi jeszcze jeden błąd, który w praktyce kosztuje najwięcej: mieszanie przypadkowych elementów z różnych systemów. Łącznik, klej i płyta powinny tworzyć jeden układ, a nie luźny zestaw „co było pod ręką”. Jeśli producent przewidział konkretny typ mocowania, warto go bezwzględnie trzymać się na całej elewacji.
Przy nowych budynkach te potknięcia są kosztowne, ale przy docieplaniu starej elewacji stawka jest jeszcze wyższa, bo dochodzą warstwy, których nie widać od zewnątrz.
Co zmienia się przy docieplaniu starej elewacji
Przy starym ociepleniu nie mogę zakładać, że warstwa pod spodem jest jednorodna i nośna. Często trzeba doliczyć istniejący tynk, starą warstwę kleju i samą izolację, a dopiero potem obliczyć długość nowego łącznika. W praktyce kołek musi przejść przez wszystkie warstwy aż do ściany nośnej, bo zatrzymanie się w starej warstwie izolacji nie daje pewnego mocowania.
W dokumentacji systemowej przy renowacji podkreśla się też, że powierzchnia klejenia nie powinna być mniejsza niż 40%. To ważne, bo samo mechaniczne mocowanie nie zastępuje dobrze wykonanej warstwy kleju, tylko ją uzupełnia. Jeśli stara elewacja jest słaba, spękana albo miejscami odspojona, najpierw trzeba ją ocenić, a dopiero potem planować nową warstwę.
- Sprawdzam stan starego tynku i kleju.
- Mierzę rzeczywistą grubość istniejącego ocieplenia, a nie tę z projektu sprzed lat.
- Dobieram dłuższy łącznik z odpowiednim zakotwieniem w murze nośnym.
- Unikam montażu w miejscach, gdzie stara warstwa jest osłabiona lub odspojona.
W dociepleniach remontowych najczęściej wygrywa dokładność, nie pośpiech. Lepiej poświęcić chwilę na pomiar i ocenę podłoża niż potem walczyć z lokalnymi odspojeniami albo nierówną elewacją.
Z tego już prosta droga do ostatniego etapu, czyli szybkiej kontroli przed tynkowaniem, kiedy wciąż można jeszcze coś poprawić bez wielkich strat.
Zanim zamkniesz ocieplenie tynkiem, sprawdź te trzy detale
- Czy liczba łączników zgadza się z projektem i nie została „zredukowana” na narożach.
- Czy talerzyki są osadzone równo, bez deformowania płyt i bez śladów zbyt mocnego dociągnięcia.
- Czy otwory, spoiny i krawędzie płyt są czyste, stabilne i gotowe na warstwę zbrojoną.
Ja zawsze robię jeszcze szybki przegląd światłem bocznym i długą łatą, bo wtedy od razu widać miejsca, które pracują inaczej niż reszta ściany. Jeśli ten etap jest dopięty, kołki przestają być tylko dodatkiem montażowym, a stają się realnym wsparciem dla całej elewacji.
