Gdy projekt kuchni, łazienki i salonu jest już gotowy, dopiero widać, jak wiele zależy od dobrze rozplanowanych przewodów i gniazd. Instalacja elektryczna w domu powinna zapewniać bezpieczeństwo, wygodę oraz zapas na urządzenia, których dziś jeszcze nie planujesz. Poniżej omawiam zasady projektowania, podział obwodów, rozmieszczenie punktów, zabezpieczenia, odbiór oraz orientacyjne koszty wykonania.
Dobrze zaplanowane obwody ułatwiają codzienne korzystanie z całego domu
- Podział na obwody ogranicza skutki awarii i pozwala bezpiecznie zasilać urządzenia dużej mocy.
- Rozdzielnica powinna uwzględniać wyłączniki nadprądowe, różnicowoprądowe i ochronę przepięciową.
- Kuchnia, łazienka, garaż i ogród wymagają osobnego planowania ze względu na wilgoć oraz moc używanych urządzeń.
- Rezerwa miejsca na dodatkowe moduły, przewody i urządzenia ułatwi późniejszą rozbudowę.
- Orientacyjny koszt standardowej instalacji w domu około 100-120 m² wynosi zwykle 20 000-35 000 zł, zależnie od zakresu prac.
Od czego zacząć planowanie instalacji elektrycznej
Najgorszy moment na podejmowanie decyzji o gniazdach przypada wtedy, gdy ekipa już bruzduje ściany. Dobry plan powstaje wcześniej, najlepiej na rzucie każdego pomieszczenia, z uwzględnieniem mebli, sprzętów i sposobu oświetlenia. Najpierw planuję funkcję pomieszczeń, dopiero później trasę przewodów.
Przed rozmową z elektrykiem spisz wszystkie urządzenia, które będą wymagały stałego lub mocnego zasilania. Dotyczy to między innymi płyty indukcyjnej, piekarnika, zmywarki, pralki, suszarki, pompy ciepła, klimatyzacji, bramy garażowej, rekuperatora, sauny, fotowoltaiki i ładowarki samochodowej.
Co powinien zawierać projekt
- lokalizację rozdzielnicy i głównego wyłącznika,
- podział na obwody oświetleniowe, gniazdowe i dedykowane,
- rozmieszczenie gniazd, łączników, wypustów oraz punktów teletechnicznych,
- przewidywaną moc urządzeń i sposób zasilania jedno- lub trójfazowego,
- uziemienie, połączenia wyrównawcze oraz ochronę przeciwprzepięciową,
- rezerwę pod przyszłe instalacje, takie jak fotowoltaika, monitoring czy automatyka.

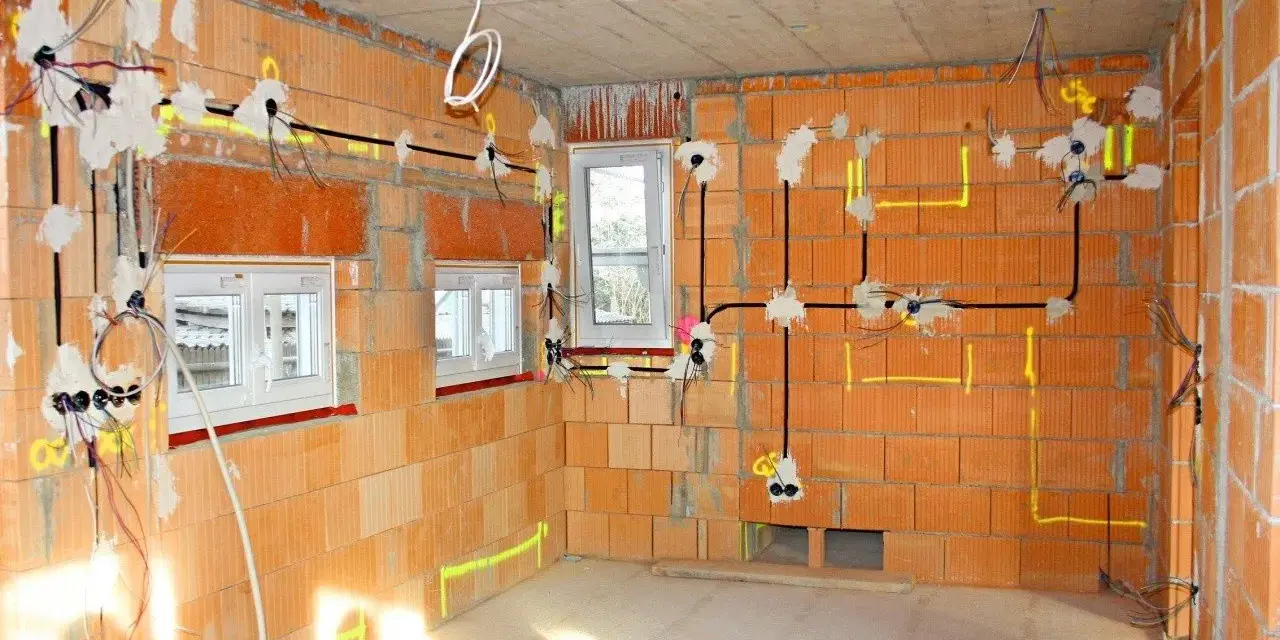

W domu jednorodzinnym najczęściej stosuje się instalację prowadzoną pod tynkiem, w układzie promieniowym. Oznacza to, że poszczególne obwody wychodzą z rozdzielnicy do konkretnych grup odbiorników. Rozwiązanie bez klasycznych puszek połączeniowych może kosztować więcej, ale ułatwia późniejszą diagnostykę i ogranicza liczbę połączeń ukrytych w ścianach.
Przewody prowadzi się tak, aby ich trasy można było później łatwo odtworzyć. Dokumentacja zdjęciowa przed tynkowaniem jest bardzo praktyczna, szczególnie przy wierceniu otworów pod szafki, lustra i obrazy. Zdjęcia nie zastępują projektu, ale potrafią uchronić przed przypadkowym przewierceniem przewodu.
Jak podzielić dom na obwody elektryczne
Jeden obwód dla całego pokoju może wyglądać oszczędnie, lecz szybko staje się kłopotliwy. Awaria jednego urządzenia pozbawia wtedy zasilania kilka innych, a przeciążenie może wyłączać część domu w najmniej wygodnym momencie. Rozdzielenie obwodów poprawia bezpieczeństwo i komfort, nawet jeśli początkowo zwiększa koszt rozdzielnicy.
| Rodzaj obwodu | Typowe zastosowanie | Praktyczna wskazówka |
|---|---|---|
| Oświetleniowy | lampy sufitowe, kinkiety, taśmy LED | Rozdziel oświetlenie na co najmniej kilka niezależnych grup. |
| Gniazd ogólnych | salon, sypialnie, korytarz, gabinet | Nie łącz wszystkich pomieszczeń na jednym zabezpieczeniu. |
| Kuchenny | gniazda nad blatem i drobne AGD | Urządzenia używane jednocześnie powinny mieć odpowiedni zapas mocy. |
| Dedykowany | piekarnik, zmywarka, pralka, suszarka, bojler | Odbiorniki o większej mocy zwykle wymagają osobnego obwodu. |
| Trójfazowy | płyta indukcyjna, pompa ciepła, warsztat | Dobór zabezpieczenia i przewodu musi wynikać z parametrów urządzenia. |
| Zewnętrzny | ogród, taras, oświetlenie elewacji, brama | Wydziel obwód i dobierz osprzęt odporny na warunki atmosferyczne. |
Jako orientacyjną zasadę projektową często przyjmuje się maksymalnie około 10 gniazd w jednym obwodzie albo 20 punktów oświetleniowych. Nie jest to jednak uniwersalny przepis pozwalający pominąć obliczenia. Liczą się także długość przewodu, sposób jego ułożenia, moc odbiorników, spadek napięcia i charakterystyka zabezpieczenia.
Do oświetlenia często stosuje się przewody miedziane o przekroju 1,5 mm², a do typowych gniazd 2,5 mm². To tylko popularny punkt wyjścia. Przekroju przewodu nie dobiera się wyłącznie według rodzaju gniazda, ponieważ pompa ciepła, wallbox czy urządzenie warsztatowe mogą wymagać zupełnie innych parametrów.
Gniazda i oświetlenie trzeba dopasować do sposobu życia
Liczba gniazd podana w projekcie często wygląda dobrze na papierze, ale po ustawieniu mebli okazuje się niewystarczająca. Z mojego punktu widzenia lepiej zaplanować kilka punktów więcej niż później ratować się przedłużaczami. Najwięcej dodatkowych gniazd przydaje się w kuchni, przy biurku i przy szafce RTV.
Kuchnia
Nad blatem warto przewidzieć kilka gniazd roboczych, najlepiej w dwóch niezależnych grupach. Osobnego zasilania mogą potrzebować płyta, piekarnik, zmywarka, lodówka, okap, mikrofalówka i wyspa kuchenna. Nie warto umieszczać gniazda bezpośrednio za urządzeniem, jeśli producent przewiduje dla niego inne miejsce podłączenia.
Łazienka
W łazience trzeba uwzględnić strefy ochronne związane z wanną i prysznicem. Osprzęt dobiera się do odległości od źródeł wody oraz warunków wilgotnościowych, a w miejscach narażonych na zachlapanie stosuje się odpowiedni stopień ochrony, na przykład IP44 lub wyższy, gdy jest wymagany.
Pralka, suszarka, podgrzewacz i ogrzewanie elektryczne nie powinny być traktowane jak zwykłe odbiorniki podłączane przypadkowo do wspólnego gniazda. Ich zasilanie trzeba zaplanować razem z zabezpieczeniami i ochroną różnicowoprądową.
Salon, sypialnie i gabinet
W salonie zaplanuj gniazda przy kanapie, telewizorze, lampach stojących i miejscu pracy. Przy szafce RTV przydają się także przewody internetowe, antenowe oraz pusty peszel na przyszłe okablowanie. W gabinecie dobrze przewidzieć osobną grupę gniazd dla komputera, monitora, drukarki i urządzeń sieciowych.
W sypialni nie ograniczaj się do jednego gniazda przy łóżku. Potrzebne mogą być punkty dla dwóch lampek, ładowarek, oczyszczacza powietrza, rolet lub klimatyzacji. Wygoda zaczyna się od gniazd dostępnych bez przesuwania mebli.
Garaż, ogród i strefy techniczne
Garaż wymaga osobnego podejścia, szczególnie gdy ma służyć jako warsztat. Zaplanuj gniazda na różnych ścianach, mocniejsze zasilanie dla elektronarzędzi, oświetlenie robocze, bramę oraz ewentualną ładowarkę samochodową.
Na zewnątrz przydadzą się punkty przy tarasie, wejściu, altanie, miejscu na kosiarkę i w pobliżu furtki. Obwody zewnętrzne powinny być chronione przed wilgocią i uszkodzeniami mechanicznymi, a ich osprzęt musi być przeznaczony do pracy poza budynkiem.
Jakie zabezpieczenia decydują o bezpieczeństwie

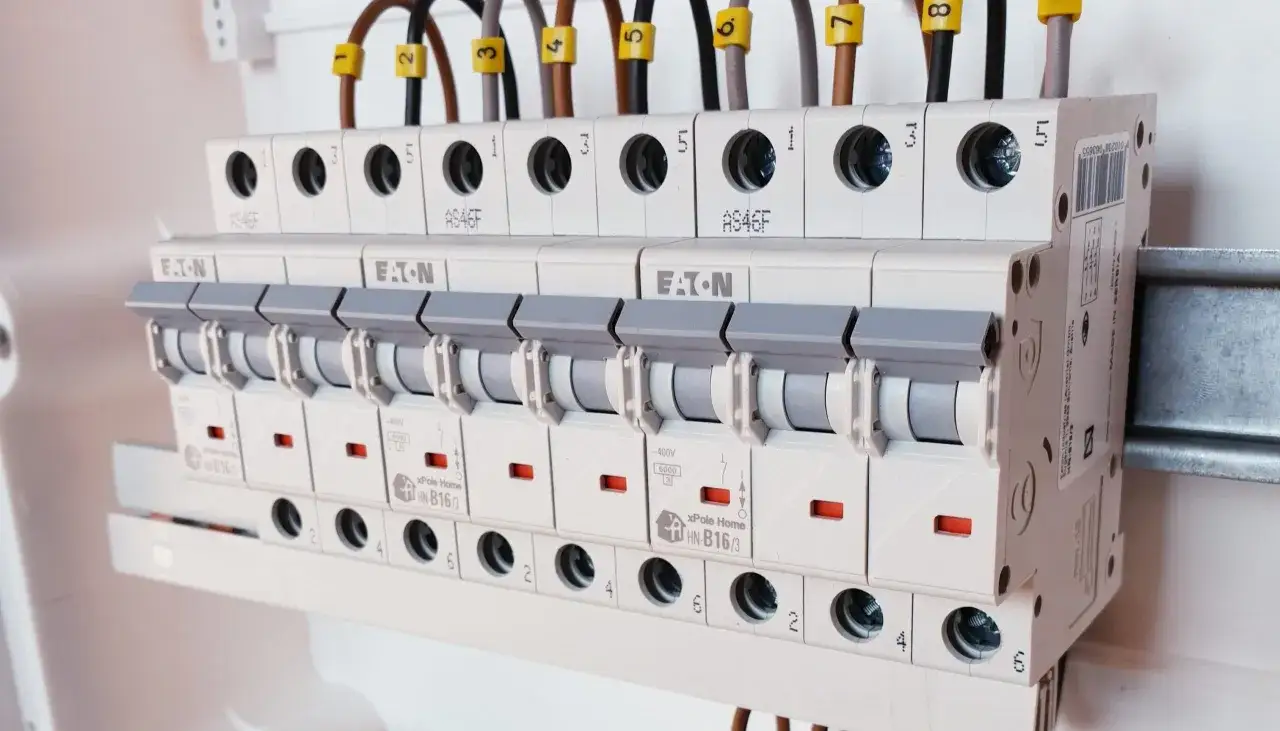

Rozdzielnica jest centrum całej instalacji. Powinna mieścić aparaturę dobraną do obciążenia, a każdy obwód musi być opisany. Rozwiązanie, w którym wszystkie wyłączniki wyglądają identycznie i nie wiadomo, za co odpowiadają, utrudnia zarówno codzienną obsługę, jak i interwencję w awarii.
Przeczytaj również: Odtłuszczanie mebli przed malowaniem - Poradnik krok po kroku
Najważniejsze elementy rozdzielnicy
- Wyłączniki nadprądowe chronią przewody przed przeciążeniem i zwarciem.
- Wyłączniki różnicowoprądowe reagują na prąd upływowy i ograniczają ryzyko porażenia.
- Ograniczniki przepięć pomagają chronić urządzenia przed skutkami przepięć w sieci i wyładowań atmosferycznych.
- Główne połączenia wyrównawcze łączą wybrane metalowe elementy budynku z układem ochronnym.
- Uziemienie zapewnia drogę dla prądów uszkodzeniowych i współpracuje z pozostałymi zabezpieczeniami.
Wyłącznik różnicowoprądowy nie jest magicznym zamiennikiem dobrego uziemienia ani prawidłowo wykonanych połączeń. W domu warto dzielić obwody na kilka grup, aby zadziałanie jednego RCD nie wyłączyło całego budynku. Szczegóły dobiera elektryk na podstawie układu sieci, projektu i parametrów przyłącza.
Warunki techniczne wymagają, aby instalacja zapewniała między innymi ochronę przed porażeniem, przepięciami i pożarem. Główny Urząd Nadzoru Budowlanego przypomina również, że kontrolę instalacji elektrycznej wykonuje się co najmniej raz na 5 lat, sprawdzając między innymi stan połączeń, izolację przewodów, zabezpieczenia i uziemienia.
Po zakończeniu prac potrzebne są oględziny, próby i pomiary. Poproś o protokół zawierający wyniki badań oraz dokumentację obwodów. To ważniejsze niż efektowna rozdzielnica z dużą liczbą modułów, ponieważ dopiero pomiary pokazują, czy instalacja rzeczywiście działa bezpiecznie.
Ile kosztuje wykonanie instalacji elektrycznej
Cena zależy przede wszystkim od liczby punktów, długości tras, rodzaju ścian, liczby obwodów i wyposażenia rozdzielnicy. Inaczej wycenia się prosty dom bez automatyki, a inaczej budynek z pompą ciepła, fotowoltaiką, monitoringiem, klimatyzacją i ładowarką samochodową.
| Zakres | Orientacyjny koszt | Co zwykle wpływa na cenę |
|---|---|---|
| Standardowy punkt elektryczny | około 100-180 zł netto | Rodzaj punktu, materiał, sposób prowadzenia przewodów i region. |
| Dom około 100-120 m² | około 20 000-35 000 zł | Liczba punktów, rozdzielnica, pomiary i urządzenia dużej mocy. |
| Rozbudowana instalacja | około 35 000-60 000 zł lub więcej | Automatyka, smart home, monitoring, fotowoltaika, klimatyzacja i wallbox. |
Podane kwoty traktuj jako widełki do wstępnego budżetu, a nie gotowy cennik. Przed podpisaniem umowy sprawdź, czy oferta obejmuje materiały, bruzdowanie, montaż rozdzielnicy, opis obwodów, osprzęt końcowy, podłączenie urządzeń oraz pomiary powykonawcze z protokołem.
Najtańsza wycena często nie obejmuje elementów, które wychodzą dopiero na budowie. Dopytaj również o dodatkowe opłaty za przewody o większym przekroju, instalację trójfazową, trudne podłoże, przewierty, peszle i poprawki po innych ekipach.
Nie oszczędzałbym na zabezpieczeniach, jakości przewodów ani wolnym miejscu w rozdzielnicy. Można ograniczyć liczbę ozdobnych opraw i odłożyć część automatyki, ale późniejsza wymiana przewodów w otynkowanych ścianach jest zwykle najdroższą formą oszczędzania.
Najczęstsze błędy, które wychodzą dopiero po zamieszkaniu
Najczęściej problemem nie jest całkowity brak gniazd, lecz ich zła lokalizacja. Gniazdo zasłonięte przez szafę, brak zasilania przy lustrze albo pojedynczy punkt za telewizorem szybko prowadzą do plątaniny kabli i przedłużaczy.
- Projektowanie wyłącznie na podstawie obecnego wyposażenia.
- Łączenie kuchni, garażu i pomieszczeń technicznych z obwodami ogólnymi.
- Brak osobnego zasilania dla urządzeń o większej mocy.
- Zbyt mała rozdzielnica bez wolnych modułów.
- Pominięcie przewodów internetowych i peszli pod przyszłe okablowanie.
- Brak zdjęć tras przewodów przed tynkowaniem.
- Odbiór instalacji bez kompletu pomiarów i dokumentacji.
Przed zamknięciem ścian przejdź po domu z wydrukowanym rzutem i zaznacz położenie każdego gniazda, łącznika oraz punktu oświetleniowego. To prosty etap, który często ujawnia praktyczne niedociągnięcia, na przykład brak gniazda przy odkurzaczu automatycznym albo zasilania dla rolet.
Zostawiłbym także około 20-30% wolnego miejsca w rozdzielnicy oraz puste peszle w kierunku garażu, dachu i ogrodu. Nie każda rezerwa zostanie wykorzystana, ale jej wykonanie podczas budowy kosztuje niewiele w porównaniu z późniejszym kuciem ścian.
Decyzje, które dziś ułatwią rozbudowę domu jutro
Dobra instalacja nie musi być najbardziej rozbudowanym systemem smart home. Powinna przede wszystkim odpowiadać na codzienne potrzeby mieszkańców, mieć czytelny podział obwodów i umożliwiać bezpieczne dołączenie nowych urządzeń.
Przed rozpoczęciem prac przygotuj rzut z meblami, listę odbiorników, plan oświetlenia oraz pytania o przyszłe potrzeby. Nie zlecaj wykonania wyłącznie na podstawie ceny za punkt, bo ta jednostka nie pokazuje całego zakresu robót.
Na końcu odbierz instalację razem z pomiarami, opisem rozdzielnicy i zdjęciami tras przewodów. Taki komplet dokumentów przyda się przy awarii, modernizacji, sprzedaży nieruchomości oraz każdej kolejnej zmianie aranżacji wnętrza.
