Przy podłączaniu lampy, gniazda albo płyty kuchennej łatwo pomylić żyły, zwłaszcza gdy instalacja jest stara lub przewody były wcześniej przerabiane. W nowoczesnych instalacjach przewód neutralny ma niebieską izolację, ale sam kolor nie powinien zastępować pomiaru. Poniżej wyjaśniam, jak rozpoznać żyłę N, czym różni się od przewodu ochronnego oraz kiedy oznaczenia mogą być mylące.
Niebieski przewód najczęściej oznacza neutralny, ale zawsze liczy się sprawdzenie instalacji
- Kolor niebieski oznacza przewód neutralny N.
- Żółto-zielona izolacja jest zarezerwowana dla przewodu ochronnego PE.
- Przewody fazowe L mają zwykle kolor brązowy, czarny lub szary.
- Żyła PEN łączy funkcję neutralną i ochronną, dlatego wymaga szczególnej ostrożności.
- W starej instalacji kolor może być niewiarygodny, więc potrzebne są pomiary i ocena elektryka.

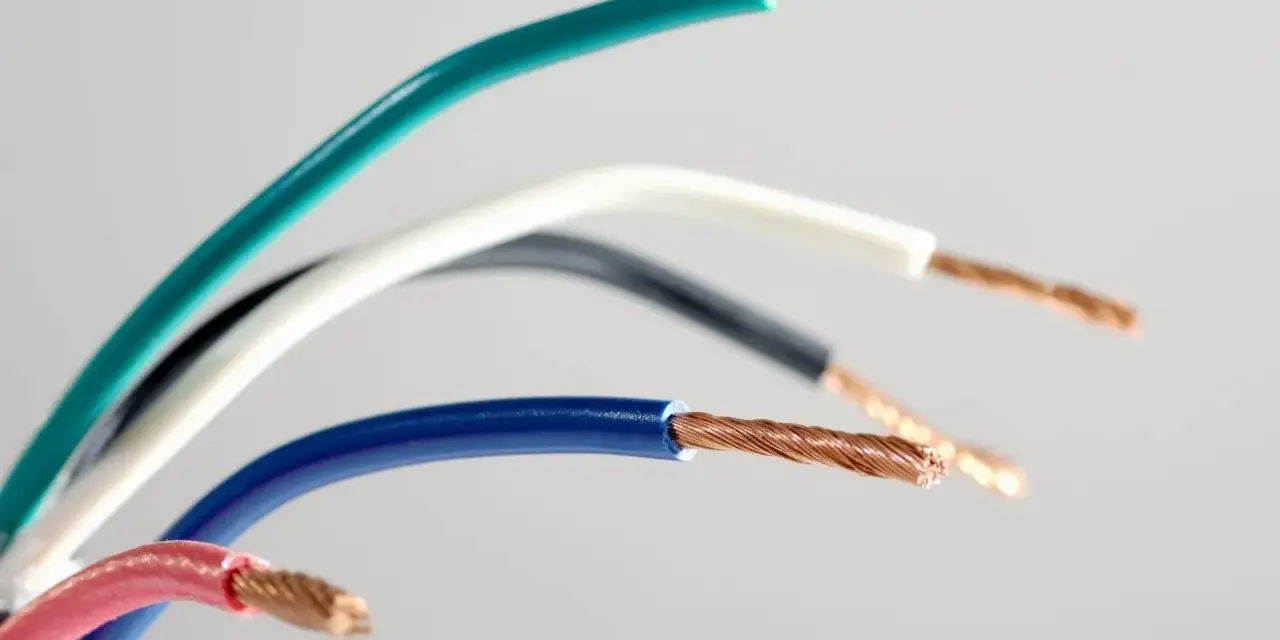

Jaki kolor ma przewód neutralny w instalacji
W typowej instalacji elektrycznej przewód neutralny oznacza się literą N i wykonuje z niebieską, najczęściej jasnoniebieską izolacją. Taki sposób identyfikacji wynika z zasad stosowanych dla instalacji niskiego napięcia i ma ułatwiać bezpieczny montaż, naprawy oraz późniejsze pomiary.
Żyła N zamyka obwód elektryczny. W instalacji jednofazowej napięcie między przewodem fazowym L a neutralnym N wynosi zwykle około 230 V, dlatego nie wolno traktować niebieskiej żyły jako całkowicie bezpiecznej. W określonych warunkach może płynąć przez nią prąd, a przy błędach instalacji może pojawić się na niej niebezpieczne napięcie.
Materiały edukacyjne ZPE również wskazują niebieski jako kolor przewodu neutralnego. To dobra zasada dla nowych instalacji, ale przy starszym budownictwie zawsze podchodzę do kolorów z rezerwą, szczególnie gdy przewody były wymieniane fragmentami.
Jak odróżnić przewód N od fazowego i ochronnego

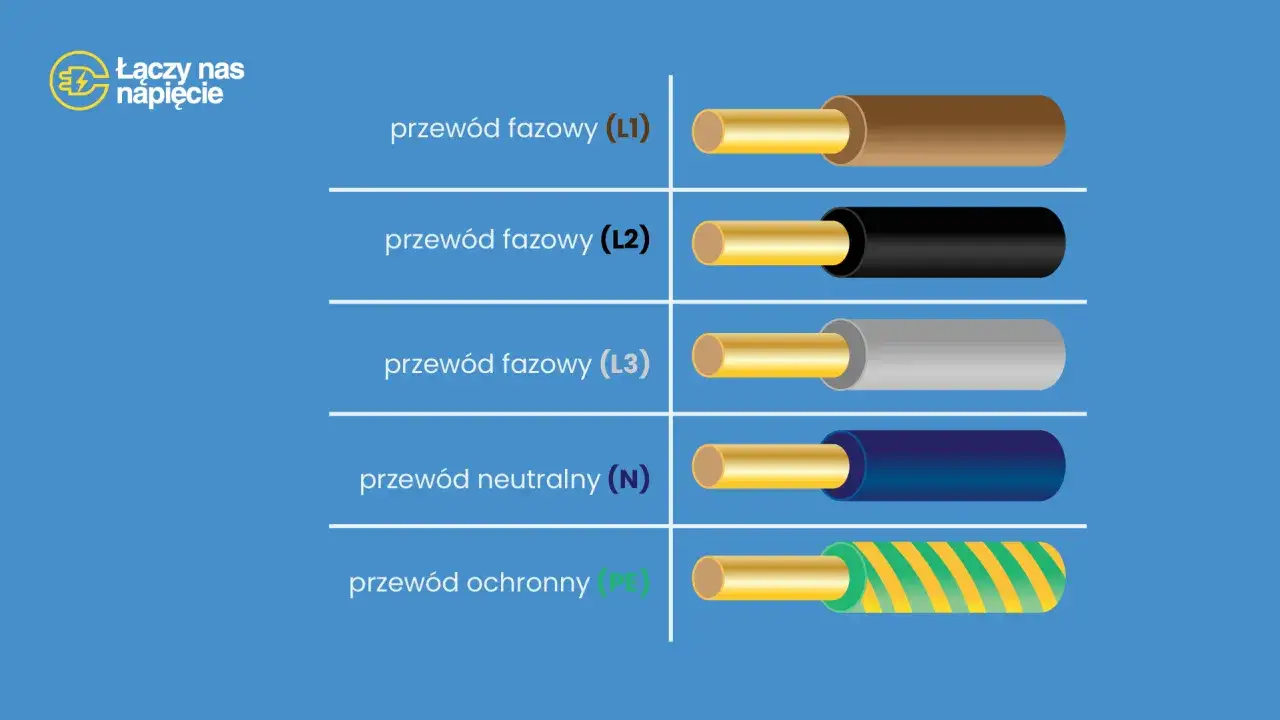

Najprościej zapamiętać trzy podstawowe oznaczenia. Niebieski dotyczy przewodu neutralnego, brązowy, czarny lub szary przewodów fazowych, a zielono-żółty przewodu ochronnego PE. Kolory opisują funkcję żyły, a nie jej przekrój czy moc obwodu.
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| N | Niebieski | Przewód neutralny, zamyka obwód roboczy |
| PE | Żółto-zielony | Ochrona przeciwporażeniowa i połączenie z uziemieniem |
| L | Brązowy, czarny lub szary | Przewód fazowy |
| PEN | Żółto-zielony z niebieskim oznaczeniem końców | Połączenie funkcji ochronnej i neutralnej |
Przewodu ochronnego PE nie wolno wykorzystywać jako neutralnego ani fazowego. Zielono-żółte oznaczenie jest zarezerwowane dla ochrony, a jego użycie do innego celu może stworzyć realne zagrożenie podczas późniejszej naprawy.
W obwodzie oświetleniowym niebieska żyła powinna trafić do zacisku N, brązowa lub czarna do L, a żółto-zielona do zacisku ochronnego, jeśli oprawa go wymaga. Przy lampach w II klasie ochronności zacisku PE może nie być, ale przewodu ochronnego nie należy wtedy samodzielnie ucinać ani wykorzystywać do innego połączenia.
Dlaczego w starej instalacji kolor może wprowadzać w błąd
W budynkach z dawną instalacją można spotkać przewody o kolorach, które nie odpowiadają współczesnym oznaczeniom. Zdarzają się żyły czerwone, czarne, szare, a także przewody, których funkcję zmieniono podczas remontu. Do tego dochodzą błędy wykonawcze, niedokładne podłączenia w puszkach i naprawy wykonywane bez dokumentacji.
Dlatego nie wolno zakładać, że każda niebieska żyła jest neutralna, a każda brązowa na pewno fazowa. Kolor jest wskazówką, nie dowodem. Przed dotknięciem przewodów trzeba wyłączyć właściwy obwód w rozdzielnicy, zabezpieczyć go przed przypadkowym załączeniem i potwierdzić brak napięcia odpowiednim przyrządem.
Przeczytaj również: Gdzie kupić cyprys płyn do mebli? Sprawdź najlepsze oferty!
Przewód PEN wymaga szczególnej uwagi
W starszych układach instalacji może występować przewód PEN, który łączy funkcję przewodu neutralnego N i ochronnego PE. Nie jest on zwykłą niebieską żyłą. Sposób jego oznaczenia zależy od układu i miejsca instalacji, dlatego jego rozdzielenie na PE i N powinien wykonać elektryk zgodnie ze schematem oraz zasadami ochrony przeciwporażeniowej.
Po rozdzieleniu przewodów PE i N w prawidłowo wykonanej instalacji nie łączy się ich ponownie za wyłącznikiem różnicowoprądowym. Taki błąd może powodować nieoczekiwane zadziałanie zabezpieczeń albo osłabić ochronę użytkowników.
Jak sprawdzić niebieską żyłę przed podłączeniem urządzenia
Jeżeli wymieniasz lampę lub osprzęt, zacznij od dokumentacji i oznaczeń na zaciskach. Producenci zwykle stosują symbole L, N i PE, a w oprawach z przewodem wielożyłowym kolory powinny odpowiadać standardowemu oznaczeniu.
- Wyłącz zabezpieczenie obwodu w rozdzielnicy.
- Sprawdź brak napięcia na wszystkich żyłach, nie tylko na jednej.
- Porównaj kolory z oznaczeniami na zaciskach i schematem instalacji.
- Nie zakładaj, że wyłącznik ścienny odcina przewód fazowy, jeśli nie zostało to sprawdzone.
- Po podłączeniu wykonaj wymagane pomiary, szczególnie gdy ingerujesz w stałą instalację.
Prosty próbnik neonowy może pomóc wykryć obecność napięcia, ale nie daje pełnej informacji o stanie obwodu. Do rzetelnego sprawdzenia potrzebny jest dwubiegunowy wskaźnik napięcia lub miernik, a przy pracach w rozdzielnicy także doświadczenie pozwalające prawidłowo zinterpretować wynik.
Jeżeli przewody mają nietypowe kolory, występuje instalacja dwużyłowa albo nie wiadomo, gdzie znajduje się przewód PEN, najlepiej przerwać pracę. Koszt krótkiej diagnostyki elektryka jest niewielki w porównaniu z ryzykiem porażenia, uszkodzenia sprzętu lub pożaru.
Błędy przy rozpoznawaniu przewodu neutralnego
Najczęstszy błąd polega na podłączeniu przewodów wyłącznie według koloru. Drugim jest mylenie przewodu neutralnego z ochronnym, ponieważ oba mogą być kojarzone z „bezpieczną” częścią instalacji. Tymczasem N przewodzi prąd roboczy, a PE służy przede wszystkim do ochrony w razie uszkodzenia izolacji.
- Nie używaj żółto-zielonego przewodu jako żyły roboczej.
- Nie mostkuj samodzielnie N z PE w gnieździe ani w puszce.
- Nie zakładaj, że wyłączenie światła odcina napięcie w całej puszce.
- Nie podłączaj urządzenia, gdy nie znasz układu instalacji.
- Nie zmieniaj koloru przewodu taśmą w sposób, który może z czasem odpaść lub zostać przeoczony.
W specyfikacjach robót publikowanych na gov.pl przewód neutralny również wskazuje się jako niebieski, a ochronny jako zielono-żółty. Taka spójność jest bardzo potrzebna, jednak poprawne oznaczenie musi iść w parze z właściwym wykonaniem połączeń i końcowym sprawdzeniem instalacji.
Niebieska żyła to wskazówka, nie dowód bezpieczeństwa
W nowych instalacjach odpowiedź jest prosta: przewód neutralny ma kolor niebieski i oznaczenie N. Przewód fazowy jest zwykle brązowy, czarny albo szary, natomiast ochronny ma izolację żółto-zieloną.
Największą ostrożność trzeba zachować przy starych, modernizowanych lub nieudokumentowanych instalacjach. W takich miejscach kolor pomaga się zorientować, lecz bezpieczeństwo potwierdzają dopiero pomiary, schemat i fachowa ocena połączeń.
