Gdy stalowa trasa instalacyjna musi skręcić dokładnie o 90 stopni, zwykłe, ostre kolanko nie zawsze zapewni bezpieczne prowadzenie przewodów. Kolano hamburskie to stalowa kształtka rurowa, która łagodnie zmienia kierunek rury, ale w instalacjach elektrycznych trzeba stosować ją z większą rozwagą niż w instalacjach gazowych czy grzewczych. Poniżej wyjaśniam, kiedy ma sens, czym różni się od typowego łuku do peszla i na co zwrócić uwagę przed montażem.
Najważniejsze informacje o stalowym łuku 90 stopni
- Funkcja polega na zmianie kierunku prowadzenia rury zwykle o 90 stopni.
- To najczęściej stalowa kształtka do spawania, a nie gotowy element przeznaczony typowo do domowych przewodów.
- W instalacji elektrycznej liczą się przede wszystkim promień gięcia, gładkość wnętrza i ciągłość ochrony przewodu.
- Przed zakupem trzeba sprawdzić średnicę zewnętrzną, grubość ścianki, materiał i sposób łączenia.
- Do zwykłego peszla lub rurki PVC lepsze będzie dedykowane kolano elektroinstalacyjne.
Kolano hamburskie nie jest zwykłym kolankiem do kabli

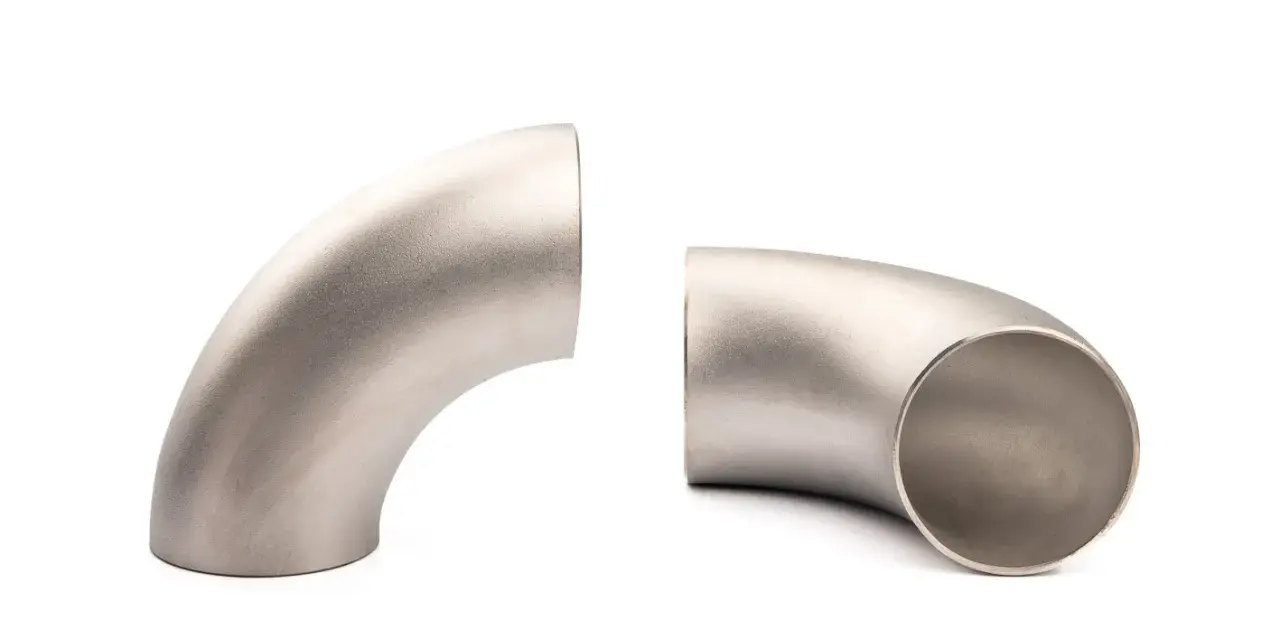

Pod tą nazwą kryje się łukowa kształtka rurowa stosowana do zmiany kierunku rurociągu. Wariant 90-stopniowy łączy dwa odcinki rur i tworzy płynny zakręt, dzięki czemu medium nie napotyka tak gwałtownej zmiany kierunku jak w przypadku ostrego, krótkiego kolanka.
Elementy tego typu wykonuje się najczęściej ze stali węglowej lub nierdzewnej. Końce są przygotowane do połączenia doczołowego, czyli ustawienia rury i kształtki w jednej osi oraz wykonania spoiny na styku. W katalogach można spotkać średnice na przykład 21,3, 33,7, 48,3, 60,3 i 88,9 mm, ale dostępny zakres zależy od producenta i normy wykonania.
Tu pojawia się ważne nieporozumienie. Nazwa kojarzy się z każdą metalową rurą prowadzoną w instalacji elektrycznej, tymczasem stalowe kolano rurowe nie musi mieć dopuszczenia do ochrony przewodów. Sam fakt, że ma odpowiedni kąt i średnicę, nie oznacza jeszcze, że można bezpiecznie przeciągać przez nie kabel.
Kiedy taki łuk sprawdza się w instalacji elektrycznej
W budownictwie mieszkaniowym znacznie częściej stosuje się peszle, rury karbowane, rurki instalacyjne z tworzywa albo systemowe rury stalowe z gotowymi łukami. Stalowe wykonanie może jednak mieć sens w garażu, warsztacie, hali, kotłowni lub pomieszczeniu technicznym, gdzie instalacja jest narażona na uderzenia, temperaturę albo działanie czynników mechanicznych.
Największą zaletą długiego, łagodnego łuku jest ochrona przewodu przed załamaniem. Ma to znaczenie przy grubych kablach zasilających, przewodach sterowniczych i wiązkach, które trzeba później wymieniać lub przeciągać ponownie. Z mojego punktu widzenia właśnie możliwość serwisowania jest często ważniejsza niż sama odporność stali.
Trzeba jednak odróżnić rurę osłonową dla przewodów od rurociągu technologicznego. Jeżeli element ma być częścią systemu elektroinstalacyjnego, powinien być zgodny z wymaganiami tego systemu, mieć odpowiednią ochronę mechaniczną i umożliwiać wykonanie bezpiecznych połączeń. Kształtka przeznaczona do instalacji wodnej lub przemysłowej może nie spełniać tych warunków.
Przeczytaj również: Wiata ogrodowa - jak zaplanować i zbudować idealną?
Najważniejszy jest dostęp do przewodów
Jeden zakręt o 90 stopni nie musi być problemem, ale kilka takich łuków ustawionych bez puszki rewizyjnej szybko utrudni przeciąganie kabli. Przy dłuższych trasach projektuję układ tak, aby między kolejnymi zmianami kierunku znalazło się miejsce umożliwiające kontrolę i wymianę przewodów.
Wąskie kolano o małym promieniu może wyglądać estetycznie, lecz podczas przeciągania działa jak hamulec. Łagodny promień i gładkie wnętrze zmniejszają ryzyko uszkodzenia izolacji, szczególnie gdy przewód jest ciężki albo ma sztywną powłokę.
Jak dobrać wariant 90-stopniowy do konkretnej trasy
Dobór zaczynam od parametrów rury, a nie od samego kąta. Kolano musi pasować do średnicy zewnętrznej przewodu osłonowego, jego grubości ścianki oraz sposobu połączenia z pozostałym odcinkiem. Zbyt mała średnica wewnętrzna może uniemożliwić przeciągnięcie przewodów, nawet jeśli na papierze wszystko wygląda poprawnie.
| Parametr | Co sprawdzić | Dlaczego ma znaczenie |
|---|---|---|
| Średnica | Wymiar zewnętrzny rury i średnica wewnętrzna łuku | Decyduje o dopasowaniu oraz miejscu na przewody |
| Promień gięcia | Wariant krótki, standardowy lub długi | Wpływa na łatwość przeciągania i minimalny promień kabla |
| Materiał | Stal czarna, ocynkowana albo nierdzewna | Określa odporność na korozję i warunki środowiska |
| Połączenie | Spawanie, gwint, zacisk lub złączka systemowa | Wpływa na montaż, szczelność i możliwość serwisu |
| Ochrona przewodów | Gładkość, brak gratu i ciągłość osłony | Chroni izolację przed przecięciem i przetarciem |
Oznaczenia typu 2D, 3D lub 5D odnoszą się do promienia gięcia w relacji do średnicy rury. Im większa wartość, tym łagodniejszy zakręt. Do ciasnej zabudowy może pasować krótszy wariant, ale przy kablach o dużym przekroju zwykle bezpieczniejszy będzie większy promień.
Nie dobierałbym materiału wyłącznie po wyglądzie. Stal czarna sprawdzi się w suchym wnętrzu po odpowiednim zabezpieczeniu, natomiast w wilgotnej piwnicy, przy basenie albo w środowisku agresywnym rozsądniejsza może być stal nierdzewna lub właściwie zabezpieczony system ocynkowany. W każdym przypadku trzeba sprawdzić, czy wszystkie elementy trasy są kompatybilne.
Kolano hamburskie a typowe rozwiązania elektroinstalacyjne
Wybór zależy od tego, czy budujesz profesjonalną trasę stalową, czy po prostu chcesz przeprowadzić przewód przez narożnik. W domu jednorodzinnym specjalistyczny łuk spawany często będzie przerostem formy nad treścią.
| Rozwiązanie | Najlepsze zastosowanie | Główne ograniczenie |
|---|---|---|
| Stalowy łuk spawany | Hale, pomieszczenia techniczne, trasy narażone na uszkodzenia | Wymaga fachowego montażu i zabezpieczenia po spawaniu |
| Systemowe kolano do rur stalowych | Instalacje elektryczne prowadzone w rurach metalowych | Trzeba trzymać się jednego systemu złączek i rur |
| Kolano PVC lub rurka giętka | Domowe instalacje podtynkowe i lekkie trasy natynkowe | Mniejsza odporność na uderzenia i wysoką temperaturę |
| Gięcie rury na giętarce | Trasy wymagające małej liczby połączeń | Łatwo spłaszczyć rurę lub zmniejszyć jej światło |
W praktyce do przewodów elektrycznych częściej wybrałbym dedykowane kolano z systemu rur ochronnych niż przypadkową kształtkę rurociągową. Najważniejsza jest zgodność całego systemu, a nie to, czy sam element wygląda solidnie.
Jak wykonać montaż bez osłabienia ochrony przewodów
Jeżeli projekt rzeczywiście przewiduje stalową kształtkę, montaż powinien przebiegać według kilku prostych zasad. Przed rozpoczęciem prac trzeba odłączyć zasilanie, wyznaczyć trasę i sprawdzić, czy w miejscu zakrętu pozostanie dostęp serwisowy.
- Sprawdź wymiary rury, łuku i przewodu, który ma zostać poprowadzony.
- Przymierz elementy na sucho, aby ustalić kierunek i uniknąć naprężeń.
- Wykonaj połączenie zgodnie z dokumentacją, a przy wersji spawanej zleć pracę osobie z odpowiednimi kwalifikacjami.
- Usuń wewnętrzne zadziory i sprawdź, czy spoina nie tworzy ostrej krawędzi od strony przewodów.
- Zabezpiecz stal przed korozją i sprawdź ciągłość połączeń ochronnych, jeśli metalowa trasa ma pełnić funkcję ochronną.
Spawanie w gotowym wnętrzu wymaga zabezpieczenia podłóg, mebli i izolacji przed iskrami. Przy elementach ocynkowanych dochodzi ryzyko powstawania szkodliwych oparów, dlatego nie należy prowadzić takich prac bez właściwej wentylacji i ochrony osobistej.
Po zamontowaniu warto przeciągnąć przez rurę pilot, czyli cienki przewód lub linkę pomocniczą. Zostawienie go na przyszłość kosztuje niewiele, a późniejsza wymiana kabla może dzięki temu zająć kilkanaście minut zamiast wymagać demontażu całego odcinka.
Błędy, które później utrudniają eksploatację
Najczęstszy błąd to zakup elementu wyłącznie na podstawie hasła „90 stopni”. Kąt jest ważny, ale równie istotne są promień, średnica wewnętrzna i sposób wykończenia końców. Dwa łuki o tym samym kącie mogą zupełnie inaczej zachowywać się podczas przeciągania przewodu.
- Łączenie stalowego łuku z rurą o innej średnicy bez właściwej redukcji.
- Pozostawienie ostrych krawędzi po cięciu albo spawaniu.
- Zabudowanie kilku zakrętów bez puszki lub punktu rewizyjnego.
- Wprowadzenie do metalowej rury kabla, którego minimalny promień gięcia jest większy niż promień łuku.
- Brak ochrony antykorozyjnej po uszkodzeniu powłoki.
- Traktowanie metalowej rury jako przewodu ochronnego bez sprawdzenia ciągłości i zasad projektu.
Szczególnie ryzykowne jest przeciąganie przewodu „na siłę”. Jeżeli kabel zatrzymuje się na zakręcie, problemem może być zbyt mały promień, zadzior albo przepełnienie rury. Większa siła nie naprawi źle dobranej geometrii, tylko może uszkodzić izolację.
Co sprawdzić przed zakupem stalowej kształtki
Przed zamówieniem przygotowałbym krótką specyfikację obejmującą średnicę rury, kąt 90 stopni, promień, grubość ścianki, gatunek stali i sposób łączenia. Dobrze też ustalić, czy producent podaje dokumentację potwierdzającą przeznaczenie elementu do danego systemu.
Jeśli trasa ma chronić przewody w budynku mieszkalnym, zapytaj sprzedawcę o zgodność z systemem rur elektroinstalacyjnych, a nie tylko o możliwość wspawania kształtki. Gdy instalacja przebiega w strefie wilgotnej, pożarowej lub przemysłowej, wymagania mogą być wyższe niż w zwykłym pomieszczeniu gospodarczym.
Moja praktyczna zasada jest prosta. Do lekkiej instalacji domowej wybieram rozwiązanie systemowe, łatwe do kontroli i późniejszej wymiany. Stalowy łuk hamburski zostawiam tam, gdzie jego wytrzymałość i łagodna geometria rzeczywiście rozwiązują konkretny problem.
Dobry zakręt zaczyna się od całej trasy
90-stopniowa kształtka może poprawić wygląd i trwałość instalacji, ale sama nie gwarantuje bezpiecznego prowadzenia przewodów. O wyniku decydują zgodność elementów, promień gięcia, jakość montażu oraz możliwość późniejszego serwisu.
Przed zakupem warto narysować całą trasę, zaznaczyć puszki, punkty dostępu i przewidywany sposób wymiany kabli. Taka prosta kontrola zwykle pokazuje, czy potrzebujesz specjalistycznego łuku stalowego, czy wystarczy zwykłe, dedykowane kolano elektroinstalacyjne.
